磁性連接器定義
瀏覽次數：0 發布時間:2017-06-27 10:19:16

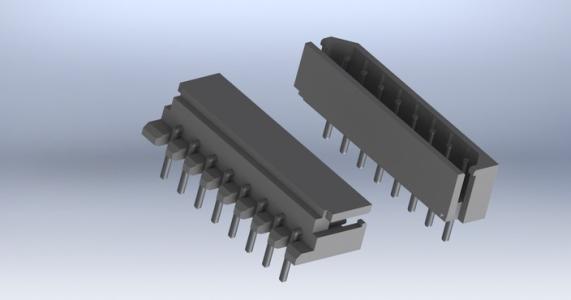

磁性式連接器又稱磁吸連接器、磁性連接器、磁力連接器、磁性連接器、磁性充電頭等；廣泛應用于電子設備上的連接器之一，主要是pogopin與磁性組成的連接器。通過磁性與磁性接觸對吸的結構設計，提供一種吸附力度大，適于小尺寸結構和輕薄產品的磁性式連接器。
磁性式連接器，通常包括公端組件以及與公端組件同軸的母端組件，所述公端組件包括外環膠件、環膠件、一環形磁性和兩公PIN針，所述一外環膠件與一內環膠件之間嵌置有一環形磁性，該一內環膠件上穿置有兩公PIN針；所述母端組件包括第二外環膠件、二內環膠件、二環形磁性和兩母PIN針，所述第二外環膠件與二內環膠件之間嵌置有二環形磁性，該二內環膠件上穿置有兩母PIN針；所述一環形磁性對應于所述第二環形磁性，且與第二環形磁性相對的一端極性相反，所述兩公PIN針對應于所述兩母PIN針，且所述母PIN針的一端設有供公PIN針插入的盲孔。
以前磁性式連接器包括絕緣本體，數個設于絕緣本體上的端子和磁性體，該絕緣本體的前表面形成有一對接面，對接面向后并排設有貫穿絕緣本體的數個端子槽，絕緣本體的對接面上間隔每個端子槽設有一圍設于端子周圍的U形容置槽，所述磁性體對應于絕緣本體的容置槽呈U型塊狀，磁性體容置于本體的容置槽內。該種結構設計的磁性式連接器，結構外形高度尺寸較大，吸咐力度較小，不適于一些尺寸小的結構，也不適于比較輕薄的產品。針對現有技術中存在的不足之處，如今，通過磁性與磁性接觸對吸的結構設計，提供一種吸咐力度大，適于小尺寸結構和輕薄產品的磁性式連接器，輕松的解決了以往的不足之處，極大提高了充點的便捷性。
